WIS Airline-Beam 1855

Sperrbalken für Airline-Zurrschienen
WIS Typ 1855

Produktbeschreibung

Der AIRLINE-BEAM dient in Verbindung mit parallel laufenden Airline-Zurrschienen im Fahrzeug, Anhänger oder sonstigen Transportmitteln zur formschlüssigen Ladungssicherung.

Der AIRLINE-BEAM kann horizontal sowie vertikal zur Ladungssicherung verwendet werden.

Die beidseitigen Airline-Automatik-Zapfen arretieren jeweils in einem Lochpaar der Airline-Zurrschiene.

Vorteile	für den Anwender	für das Transportmittel / die Ladung	gegenüber ähnlichen Produkten
Für den horizontalen und vertikalen Einsatz geeignet
Blockierkräfte BC zwischen 450 daN und 150 daN in Einsatzbereichen von 800 mm bis 2300 mm je nach Ausführung
In Verbindung mit rutschhemmendem Material können in Fahrtrichtung bis zu 2250 kg Ladung mit einem Airline-Beam gesichert werden
Umfangreiche technische Dokumentation / Bedienungsanleitung
Leichtgängige und stufenlose Teleskopierbarkeit
Keine auftragenden Bedienelemente im kompletten Einsatzbereich
Silent-Ausführung mit Gleiter und Zentrierstück aus Kunststoff
Tragrohr aus Handstück mit PVC-Überzug für die angenehme Anwender-Haptik, auch bei kühlen Außentemperaturen, sowie als Schutz für die Ladung
Die beidseitigen Airline-Automatik-Zapfen rasten in je ein Lochpaar der Airline-Zurrschiene ein
Die Airline-Automatik-Zapfen sind materialschonend innerhalb der Airline-Zurrschienen
Beim Einsetzen des Airline-Beam durch den Anwender bedarf es keiner gleichzeitigen Druckausübung in beiden Richtungen
Kein Herausrutschen der Airline-Automatik-Zapfen durch Verriegelung bei Druck auf die Seitenwand
Auf Basis der Arretierung in der Airline-Zurrschiene ist das System schonend für das Transportmittel
Hochwertige Produktkennzeichnung geschützt am Teleskoprohr im Bereich des Handstückes verklebt

Teleskopbereich L1 – L2

Ausführung	Artikelnr.	Teleskopbereich L1 – L2	Blockierkraft *)
Airline-Beam 1855	221855-0800	800 – 950 mm	450 – 350 daN
Airline-Beam 1855	221855-0900	900 – 1150 mm	350 – 300 daN
Airline-Beam 1855	221855-1000	1000 – 1350 mm	350 – 250 daN
Airline-Beam 1855	221855-1100	1100 – 1550 mm	300 – 200 daN
Airline-Beam 1855	221855-1200	1200 – 1750 mm	300 – 150 daN
Airline-Beam 1855	221855-1300	1300 – 1900 mm	300 – 150 daN
Airline-Beam 1855	221855-1400	1400 – 2050 mm	300 – 150 daN
Airline-Beam 1855	221855-1500	1500 – 2200 mm	300 – 150 daN
Airline-Beam 1855	221855-1600	1600 – 2350 mm **)	300 – 150 daN
Airline-Beam 1855	221855-1700	1700 – 2500 mm **)	300 – 100 daN
Airline-Beam 1855	221855-1800	1800 – 2650 mm **)	300 – 100 daN
Airline-Beam 1855	221855-1900	1900 – 2800 mm **)	300 – 100 daN

*) Blockierkraft bei gleichmäßiger Flächenbelastung je nach Auszuglänge **) bei senkrechter Verwendung Arbeitshöhe beachten

Hier finden Sie eine Übersicht über die Blockierkräfte BC.
Die Blockierkräfte gelten bei gleichmäßiger Flächenbelastung des Airline-Beam.

Blockierkraft Übersicht

Anwendung

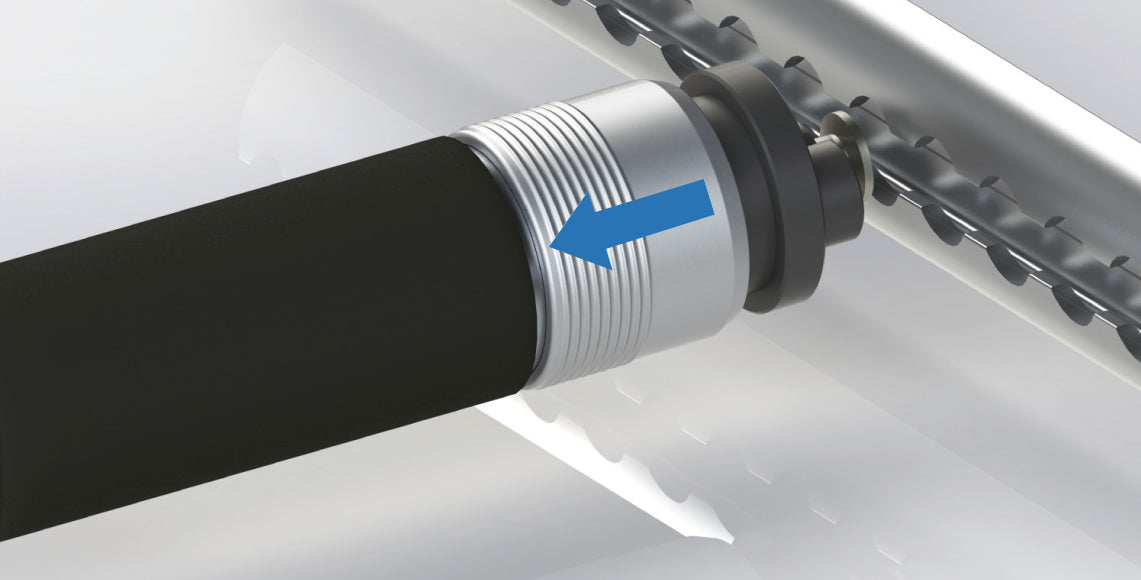

Schritt 1

Den Sicherungsring nach hinten ziehen. Der Airline-Automatik-Zapfen entriegelt.

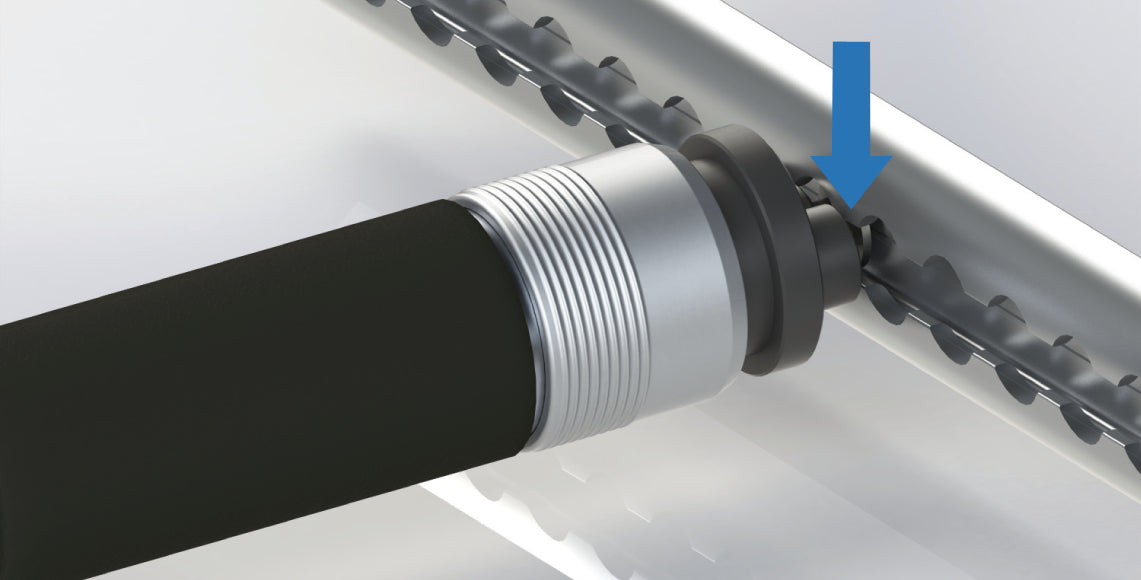

Schritt 2

Den Airline-Automatik-Zapfen in die 20 mm Bohrung der Airline-Zurrschiene einführen.

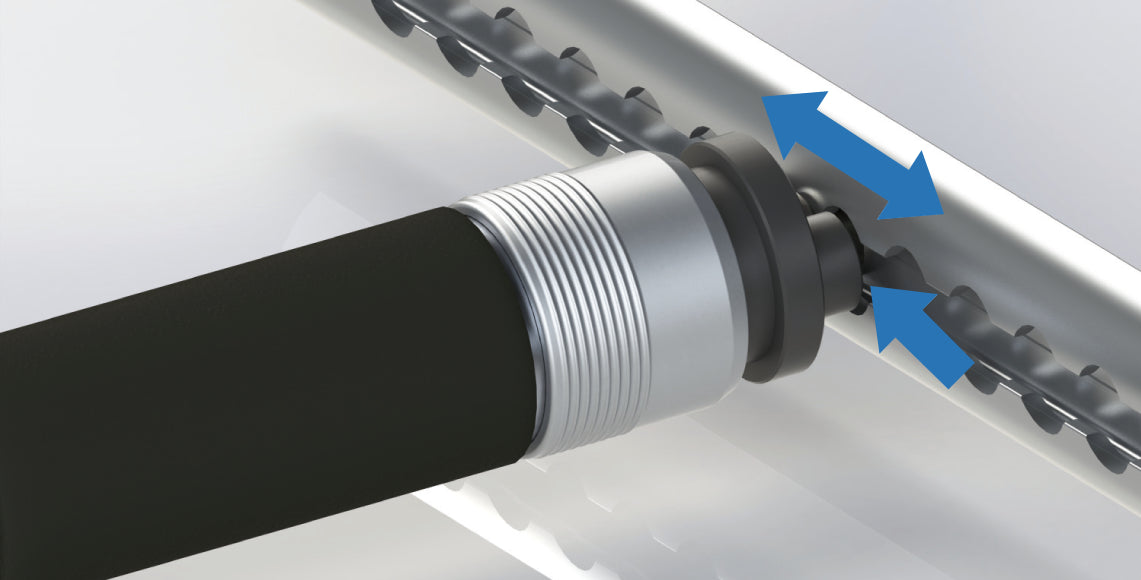

Schritt 3

Den AIRLINE-BEAM nach rechts oder links bewegen, so dass das Zentrierstück (schwarz) in ein Lochpaar der Airline-Zurrschiene hineinpasst.

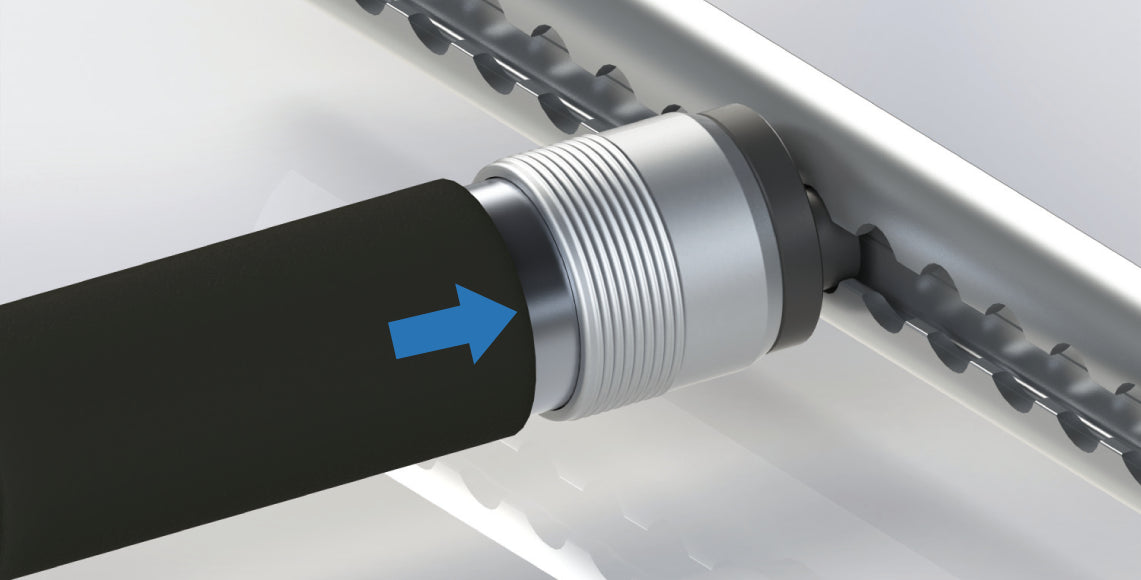

Schritt 4

Sobald der Airline-Automatik-Zapfen den Grund der Airline-Zurrschiene berührt, arretiert das Endstück automatisch.

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

YouTube immer entsperren

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

YouTube immer entsperren

Zubehör

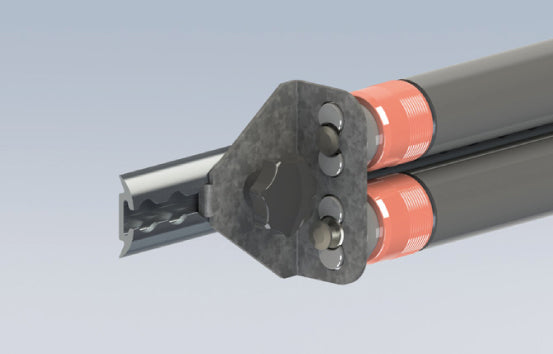

Parkvorrichtung für 2 Stück Airline-Beam längsseits

Ein Satz enthält 2 Stück

Artikelnummer: 215110010

Download

Alle wichtigen Informationen zum Airline-Beam für Sie zum Download.

Produktinformation

Bedienungsanleitung

WISTRA Airline-Beam Video
